Takegawa Kombi Instrument Tachometer Super Multi TFT Meter f. Monkey 125

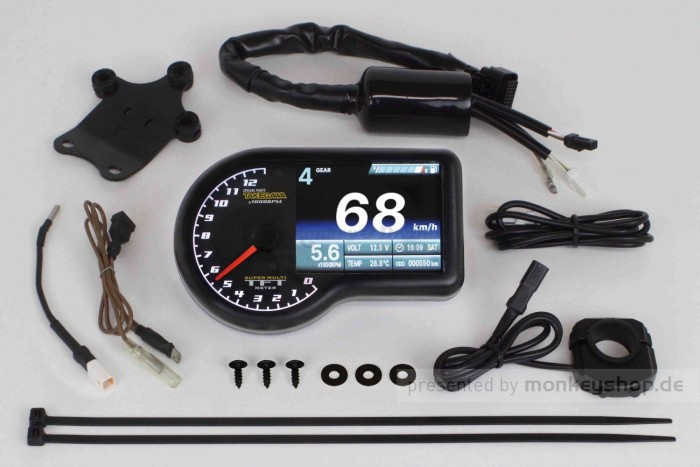

Takegawa Super Multi TFT Meter Kombiinstrument mit analogem Drehzahlmesser und digitalem Tachometer im TFT Display.

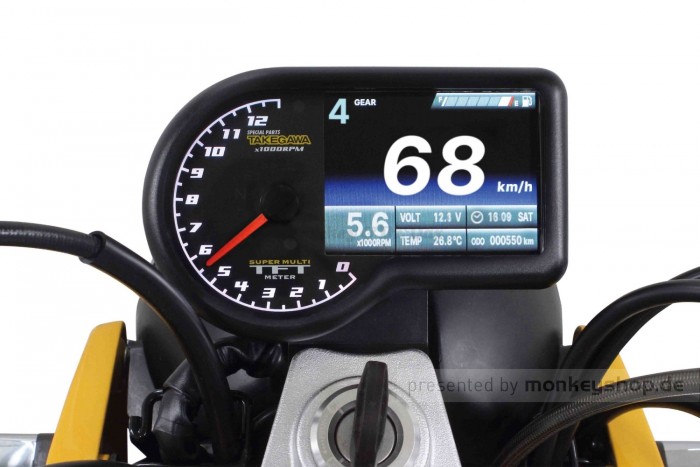

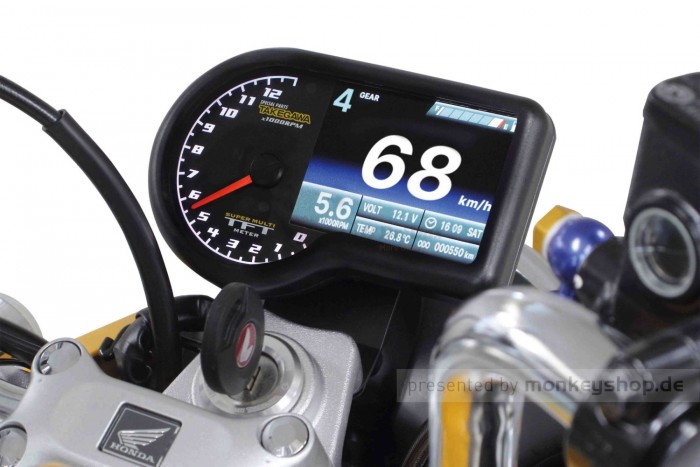

Installation plug & play perfekt passend an der Honda Monkey 125.

Dieses Produkt ist ausschließlich für den Rennsportbereich konzipiert und hat keine Zulassung zur Verwendung im öffentlichen deutschen Straßenverkehr.

Funktionen:

■ Geschwindigkeitsmesser 0-360 km/h
Geschwindigkeitseinstellung (Einstellbereich 300 bis 2500 mm, Einstelleinheit 1 mm)
Geschwindigkeitswarnleuchte (Einstellbereich 30-360 km/h, Einstelleinheit 1 km/h)　
Aufzeichnung der Höchstgeschwindigkeit (Anzeigebereich 0-360 km/h, Einstelleinheit 1 km/h)

■Tachometer mit Zeiger 0-13000 U/min
Drehzahlwarnleuchte (Einstellbereich: 1000-13000 U/min, Einstelleinheit: 100 U/min)
Digitaler Drehzahlmesser 0 - 20000 U/min
Drehzahlwarnleuchte (Einstellbereich: 1000 - 20000 U/min, Einheit: 100 U/min)
Zündungseinstellung (Einstellbereich 0,5, 1 - 24 Einstellbereich Hi Act, Lo Act)

Jahr/Monat/Wochentag
Die Einstellung wird auf dem Eröffnungsbildschirm angezeigt, wenn der Schlüssel eingeschaltet wird.　
Der Wochentag wird automatisch eingegeben, wenn das Jahr, der Monat und der Wochentag eingestellt sind.

Kilometerzähler/Tageskilometerzähler Wartung Kilometerstand und Gangstellung:

■ Kilometerzähler 0-999999 km.
(Anzeigeeinheit: 1 km. Kehrt auf 0 zurück, wenn die Reichweite überschritten wird)
Gesamte Fahrtstrecke
Benutzer-Kilometerzählereinstellung (beliebige Eingabe der Startstrecke)

Tageskilometerzähler A und B 0 - 9999,9 km
(Anzeigeeinheit: 0,1 km. Kehrt auf 0 zurück, wenn der Bereich überschritten wird).
Die Anzeige wird durch Betätigung eines externen Schalters auf den Tageskilometerzähler B umgeschaltet.

Ölwechselintervall-Warnung
Die eingegebene Fahrstrecke verringert sich automatisch, wenn das Fahrzeug gefahren wird.
Wartungsabstand (Benachrichtigungsmodus)
(Einstellbereich: 500 - 16000 km, Maßeinheit: 100 km)

Position des Getriebes
(Anzeigeinhalt: alle Gänge angezeigt, alle Gänge nicht angezeigt)
Funktion zur Registrierung der Gangnummer im Lernmodus

Uhr/Voltmeter/Thermometer/Kraftstoffanzeige:

■ Uhr/Wochentag
(Einstellbereich: 12 oder 24 Stunden)
Der Wochentag wird automatisch eingegeben, wenn das Jahr, der Monat und der Wochentag eingestellt sind.

Spannungsmesser
(Anzeigebereich: 8-18 V)
Spannungswarnleuchte (Einstellbereich: 8-18 V, Einstelleinheit: 0,1 V)

Thermometer (Anzeigebereich: 0-250°C)
Die Temperatur kann an der Ablassschraube gemessen werden, wenn Sie separat eine Ablassschraube von SP Mukawa erwerben.
Temperaturwarnleuchte (Einstellbereich: 60-250°C)
Höchsttemperaturaufzeichnung (Einstellbereich: 0-250°C)

■Kraftstoffanzeige (Anzeigebereich: 6 Stufen)
Kraftstoffsensor-Widerstand voreingestellt
100Ω 250Ω 270Ω 390Ω 510Ω 1200Ω
Einstellung des Benutzerwiderstands Widerstandsbereich: 0-1500 Ω
Kraftstoff-Warnleuchte

Luft-Kraftstoff-Verhältnisanzeige, Leistungstestfunktion, Kontrollleuchte, externer Schalter:

■ Luft-Kraftstoff-Verhältnisanzeige (Anzeigebereich: 12,1-17,5)
SP Mukawa O2-Sensor und O2-Sensorfuß werden separat benötigt.
Einbau der O2-Sonde: In das Auspuffrohr muss ein Loch gebohrt werden, und die O2-Sonde muss durch Schweißen befestigt werden.
Die gleichzeitige Anzeige von Temperaturanzeige und Luft-Kraftstoff-Verhältnisanzeige ist nicht möglich.
Die Funktionsanzeige kann je nach eingebautem Sensor umgeschaltet werden.

Funktion Leistungstest
Zielgeschwindigkeitsrekord (Zielgeschwindigkeit)
Aufzeichnung der Zielentfernung (Zielentfernung)
Geschwindigkeitsrekord.
Jeder Datensatz wird als einzelner Datensatz angezeigt. Der höchste Datensatz wird oben angezeigt und die Datensätze unter Nr. 2 werden in der Reihenfolge der Messungen angezeigt. Datensätze können zurückgesetzt werden.
Die Zielgeschwindigkeits-/Distanzeinstellung wird auf den in den Funktionseinstellungen angegebenen Wert gesetzt.

■ Anzeigelampen.
Warnleuchten, Blinkleuchten, Fernlichtleuchten
Leerlauflampe, Motorwarnlampe
Ölkontrollleuchte, ABS-Lampe

Externe Schalter
Alle Operationen und Funktionseinstellungen des Messgeräts werden mit dem externen Schalter vorgenommen, der mit dem Messgerät geliefert wird.

Hintergrundbeleuchtung:

■ Hintergrundbeleuchtung
Tag/Nacht-Modus LCD-Bildschirm AUTO-Umschaltfunktion
Funktion zur Einstellung der Helligkeit
Funktion zur Umschaltung der Beleuchtungsfarbe
Beleuchtungsfarben: weiß, rot, orange, grün, blau, gelb
Im Tagesmodus kann nur die Skala des Zeigertachometers geändert werden.
Im Nachtmodus können die Tachometerskala und die Abstufung des Haupt-LCDs geändert werden.

Wichtige Hinweise & Anmerkungen:

Kann nicht mit H.I.D., LED-Scheinwerfern oder Nebelscheinwerfern anderer Hersteller verwendet werden.
Einige Vorschaltgeräte/Wechselrichter (Spannungswandler) erzeugen Hochspannungsrauschen, das die digitalen Schaltkreise beeinträchtigen und zu Produktausfällen oder Fehlfunktionen führen kann.
Für die Einstellung der Gangposition müssen sowohl das Geschwindigkeitssignal als auch das Motordrehzahlsignal in das Super-Multi-TFT-Meter eingegeben werden.
Dies erfordert eine automatische Ablesung der "realen Welt". Stellen Sie den Gang nicht in städtischen Gebieten ein, da dies aufgrund von Ampeln und starkem Verkehr gefährlich sein kann.
Wählen Sie beim Fahren eine Straße mit guten Sichtverhältnissen, prüfen Sie die umliegenden Straßenverhältnisse und seien Sie vorsichtig.
Die Gangpositionsanzeige wird in Abhängigkeit von der Geschwindigkeit und der Drehzahl umgeschaltet. Im Stillstand ändert sich die Anzeige nicht, auch wenn die Gangschaltung betätigt wird.
